防火卷簾這個看似簡單的設備，卻常常成為消防考試和實際工程中的“失分黑洞”!

　　今天，我們徹底終結這個痛點!本文將防火卷簾的功能、分類、設置要求、各類控制方式及其關鍵測試要求，總結為清晰易懂的要點，助你輕松掌握核心考點與實操關鍵!

　　一、防火卷簾的核心功能

　　1、防火分隔與阻火蔓延

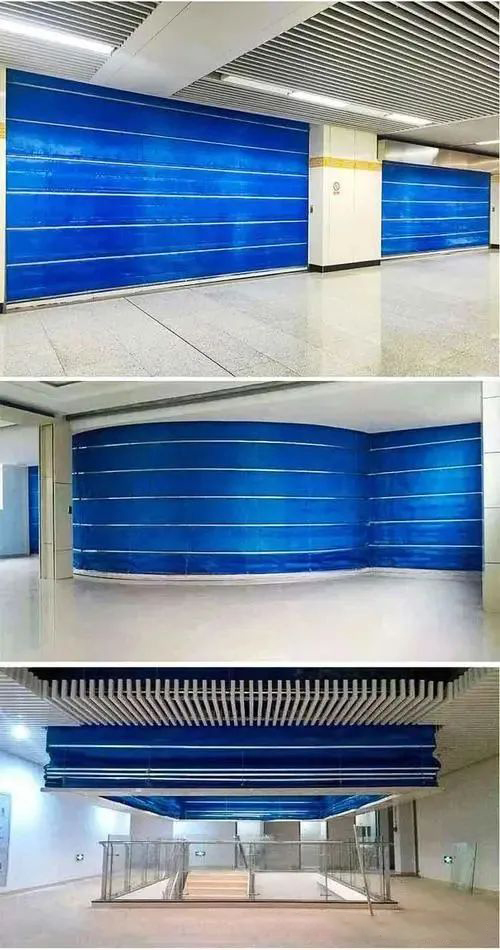

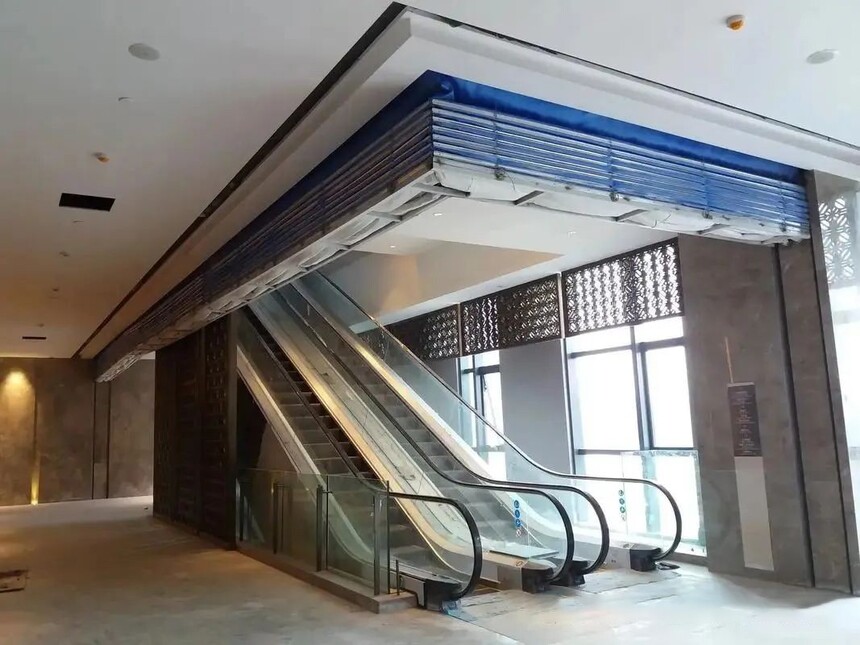

　　作為防火墻的替代設施，在大跨度空間(如商場中庭、工業廠房)中劃分防火分區，阻止火勢在水平方向蔓延。

　　耐火極限需滿足規范要求(通�！�3 小時)，可配合防護冷卻系統提升隔熱性能。

　　2、隔煙與保障疏散

　　下降后形成密閉空間，阻隔煙氣擴散，為人員疏散和消防救援爭取時間。

　　疏散通道上的防火卷簾需具備 “兩步降” 功能：煙感報警時降至距地 1.8 米，溫感報警時降到底。

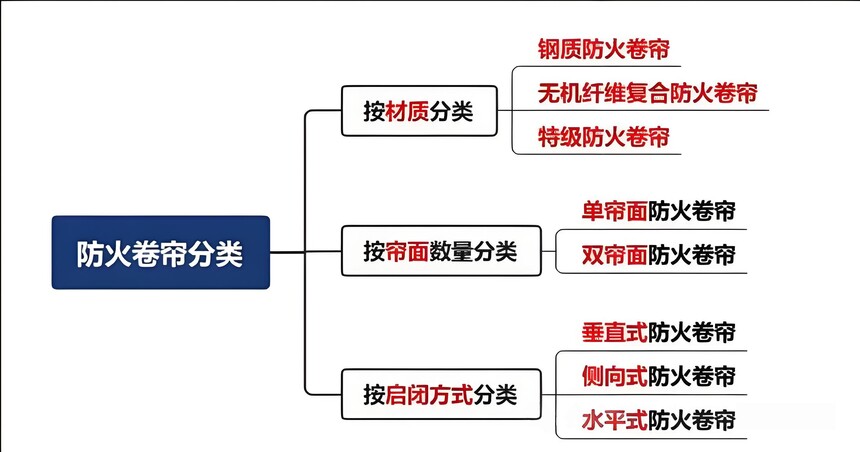

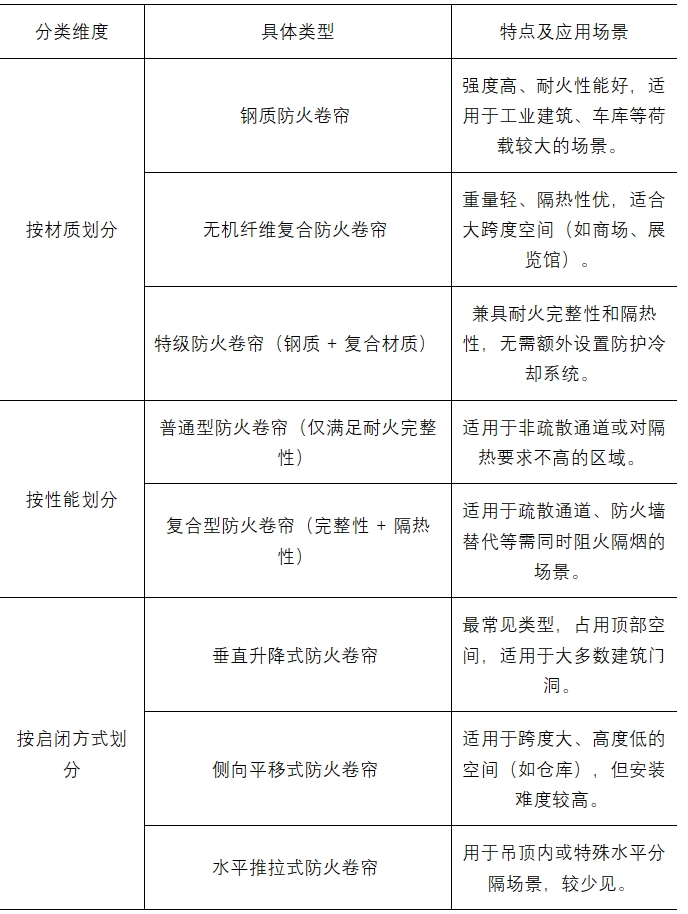

　　二、防火卷簾的分類方式

　　三、防火卷簾的設置要求(依據 《建筑設計防火規范》《建筑防火通用規范》 GB55037-2022)

　　1、安裝位置與寬度限制

　　防火分區分隔：

　　代替防火墻時，單個防火卷簾寬度≤20 米(當防火分區寬度>30 米時)或≤10 米(寬度≤30 米時)，且總寬度≤防火分區寬度的 1/3。

　　需設置在變形縫兩側、防火墻開口處等關鍵位置。

　　2、耐火性能與配套設施

　　•耐火極限≥3 小時，特級防火卷簾需同時滿足完整性和隔熱性要求。

　　•需搭配自動噴水滅火系統(防護冷卻系統)時，持續噴水時間≥防火卷簾耐火極限。

　　3、同步降落性能要求

　　在同一防火分隔區域的界限處采用多樘防火卷簾分隔時，應具有同步降落封閉開口的功能。

　　4、防煙性能要求

　　應在關閉后具有煙密閉的性能。

　　5、其他技術要求

　　•卷簾與墻體之間的縫隙需用防火材料填充，避免煙氣泄漏。

　　•側向式、水平式卷簾的運行導軌需具備抗風壓能力，防止火災時變形。

　　四、防火卷簾核心控制方式，你必須掌握!

　　1、手動控制方式

　　現場機械控制： 防火卷簾兩側設置的手動拉鏈(或手動速放裝置)，斷電或緊急情況下優先使用，確保人員緊急操作。

　　手動按鈕控制： 防火卷簾兩側設置的手動控制按鈕(常為“上行”、“下行”、“停止”)。此操作優先于自動控制，是火災時人員疏散通道控制的關鍵。

　　核心要點： 手動控制具有最高優先級，確保緊急情況下人員可強制操作卷簾。

　　2、自動控制方式

　　火災自動報警系統聯動控制：

　　疏散通道上的卷簾： 感煙探測器報警 → 卷簾下降至距地面 1.8m 處;感溫探測器報警(或延時 30s)→ 卷簾下降到底。

　　非疏散通道(防火分隔)上的卷簾： 所在防火分區內任意兩只獨立感煙/感溫探測器報警 → 卷簾一步降到底。

　　消防控制室遠程控制： 消防控制室內的聯動控制器或?qū)＞�控制盤，可遠程手動控制卷簾的上升、下降、停止。

　　核心要點： 聯動邏輯是考試和驗收重點，務必區分疏散通道與非疏散通道!

　　3、后備控制方式

　　溫控釋放裝置： 卷簾自帶，當環境溫度達到 73℃±0.5℃ 時，熔斷釋放，依靠自重下降關閉。這是火災失控后卷簾最后關閉的保障。

　　核心要點： 這是自動控制失效時的關鍵安全保障，獨立于電氣系統。

　　五、防火卷簾反饋信號要求

　　防火卷簾控制器應將以下信號反饋至消防控制室：

　　卷簾的動作信號(上行、下行、停止)。

　　卷簾的位置信號(中位、底位)(疏散通道卷簾必反饋中位)。

　　卷簾控制器故障信號。

　　溫控釋放裝置的動作信號(如有反饋功能)。

　　核心要點： 狀態反饋是確認卷簾是否按指令動作的關鍵依據!

　　六、防火卷簾測試要求全解析(關鍵驗收與維保要點)

　　1、外觀與安裝檢查：

　　卷簾外觀完好，標識清晰(手動操作裝置標識、升降方向標識)。

　　導軌、卷軸、門楣、座板安裝牢固，縫隙處有防火封堵。

　　卷簾下方無障礙物。

　　2、手動功能測試：

　　手動拉鏈/速放裝置： 操作靈活可靠，卷簾能依靠自重平穩下降到底。

　　手動按鈕： 測試“上行”、“下行”、“停止”功能正常，響應迅速。

　　3. 自動功能測試：

　　聯動控制測試：

　　疏散通道卷簾： 模擬觸發一只感煙探測器，卷簾應降至 1.8m 中位并保持;再模擬觸發一只感溫探測器(或等待 30s)，卷簾應下降到底。反饋信號必須正確!

　　非疏散通道卷簾： 模擬觸發所在防火分區內任意兩只獨立探測器，卷簾應一步降到底，反饋信號正確。

　　消防控制室遠程控制測試： 在控制室操作專線控制盤或總線控制盤，測試卷簾上升、下降、停止功能正常，反饋信號準確。

　　4、 后備功能測試：

　　溫控釋放測試： 使用熱源(如熱風槍)加熱溫控釋放裝置至其動作溫度，卷簾應能自動釋放并依靠自重下降到底。

　　5、運行性能測試：

　　運行速度： 卷簾啟閉運行平穩，啟閉速度符合要求(通常下降速度 ≥2.5m/min，自重下降速度 ≤9.5m/min)。

　　噪音： 運行噪音不應過大。

　　限位精度： 卷簾上升、下降到位應準確停止(中位、底位)。

　　6、反饋信號測試：

　　確認所有動作狀態(位置)、故障信號均能準確反饋至消防控制室圖形顯示裝置或控制器。

　　七、常見“避坑”要點(工程師必看)

　　1、手動優先被忽視： 驗收時務必測試手動按鈕是否可打斷自動下降過程。

　　2、中位反饋缺失： 疏散通道卷簾必須反饋中位信號，這是疏散關鍵!

　　3、溫控釋放裝置無效： 溫控釋放是最后保障，必須測試其有效性。

　　4、聯動邏輯混淆： 嚴格區分疏散通道和非疏散通道的聯動邏輯，這是考試和驗收高頻考點。

　　5、反饋信號不完整： 卷簾狀態、位置、故障信號必須完整反饋至消防控制室。

　　6、運行卡阻與噪音： 日常維保需關注導軌清潔、潤滑，防止運行卡阻。

　　來源：牛丫頭消防課堂公眾號
